逆變變壓器，是工頻逆變器中不可劃缺的部件，它是實現DC to AC這一逆變過程的核心元件，它的好壞關乎整機的性能。

環形逆變變壓器，是能夠提供持續、穩定、不間斷的電源供應核心元件。



空載損耗僅為EI型變壓器的1%
極低的空載損耗， 空載溫升當然也就很低， 運行溫度低， 能帶來極低的待機損耗， 達到節能的目的。
	高效率 能****限度地利用材料的性能，實現非常高的效率。 令你的產品設計不需考慮更多功率余量和散熱條件。
耐沖擊 采用耐高溫材料， 適應短時間大功率輸出。
	外形尺寸靈活 可根據機箱要求改變變壓器尺寸比例。 環形逆變變壓器的高效率能明顯減少體積， 為你帶來更多的布線空間， 減低設備的重量。

眾所周知，逆變變壓器傳遞的電壓波形是基波和各次諧波構成，容易出現偏磁飽和問題，迪寶環形逆變變壓器是針對這一現象而研發設計的新型變壓器。

從原理上來說，環形逆變變壓器在逆變器中，進行信號交換和驅動作用。它采用一個環形變壓器與一個電感串聯在一起，它們都工作在正弦波電壓下。其損耗小，體積和重量也相對較小。由于電感已過濾掉20kHz的交流載波，令環形變壓器不產生偏磁飽和。通過這種方式的逆變轉換，能得到220V/50Hz的純正弦波輸出，達到逆變的****使用效果。

迪寶設計生產的環形逆變變壓器，特選優質環形鐵芯，高溫絕緣材料精制而成，可根據客戶的實際需求進行訂造。

該產品具有極低的空載損耗，運行溫度低，能帶來極低的待機損耗，能****限度地利用材料的性能實現非常高的效率。它帶載能力強，適應各種負載，損耗小，能有效提高設備的運行可靠性，達到節能的目的。

　

　

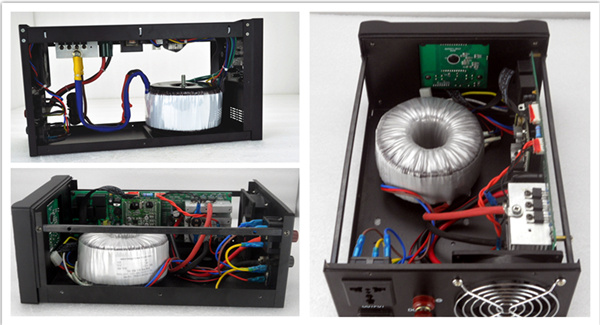

迪寶環形逆變變壓器產品廣泛應用于風能與太陽能逆變器，大小功率ups不間斷電源，以及eps消防應急電源逆變器中，產品設計美觀，在截面積不變的情況下可以改變外徑和高度，令您更靈活地安排安裝位置。

迪寶研發團隊不僅深入研究各種逆變器使用場合，以模擬實際使用情況，不斷優化環形逆變變壓器材料、制作工藝，提高產品性能滿足逆變器客戶各方面的特殊要求。

　

以下是環形逆變變壓器（輸出電壓220V）的一些參考規格，我公司可根據客戶要求進行訂造：

輸入電壓V 輸出功率 W 外型尺寸 重量 kg H(mm) D(mm) 6 420 72 135 2.10 12 250 62 120 2.50 350 60 129 2.31 500 72 135 2.10 600 66 145 3.70 700 68 142 3.10 800 78 150 3.60 24 350 60 129 2.45 600 70 140 3.10 700 70 140 3.10 800 72 140 3.10 850 78 145 4.40 1000 85 147 5.00 1500 91 166 6.50 2000 92 179 7.60 3000 106 183 9.70 36 3000 106 191 11.0 48 1000 84 141 4.20 1500 86 165 6.40 2000 89 175 7.50 2400 110 184 8.10 3000 115 208 11.8 4000 116 226 14.9 5000 121 230 16.6 60 2000 91 173 7.70 3000 106 191 8.80 5000 106 234 15.1 72 2100 96 180 7.20 5000 113 231 16.5 84 3000 108 204 9.70 96 3000 108 195 10.9 4000 121 202 13.0 5000 112 234 16.1 6000 110 251 20.2 7000 131 246 21.8 8000 129 257 24.8 110 5000 108 234 16.1 120 3000 111 192 11.2
