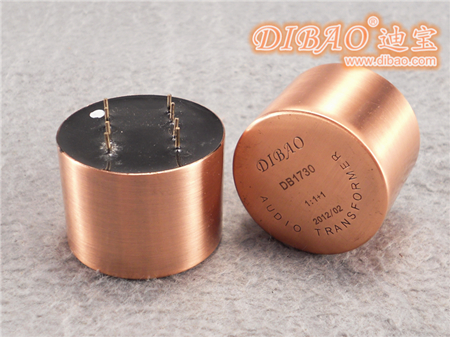

輸入變壓器
輸入變壓器：連接于外部裝置與擴大機電路輸入端之間，用于阻抗匹配。
輸入變壓器常用于麥克風、MC唱機、CD唱機、混合器擴大機、前級擴大機。因為訊號源之輸出阻抗不盡相同，故需要使用輸入變壓器方能提高音響頻率效能。
音頻輸入變壓器主要功用是完成級間的阻抗匹配，耦合交流，隔斷直流的作用。例如對于動圈的唱頭阻抗很低，直接放大，信噪比70dB是很難保證的。但是使用了輸入變壓器將信號升至一個較大的幅度，同時，由于輸入變壓器的直流電阻較低，讓輸入級的偏置電阻引起的熱噪聲大大降低，特別對于雙極性輸入管，改善很大。要是采用非平衡變平衡的做法，再加上將常模噪聲變成共模噪聲，差分電路對共模噪聲的抑制作用使信噪比進一步提高；對于膽機用它進行分相，簡單而且非常對稱。一般來看，使用時要注意將其次級阻抗匹配到設計阻抗，否則初級呈感性，容易振蕩。
音頻輸入變壓器要注意幾個指標：
1.初級電感量，它決定了音頻輸入變壓器的低頻特性；
2.工作電平/傳輸功率，是音頻輸入變壓器設計允許的信號傳輸范圍，大于這個電平失真迅速增大；
3.初次級阻抗，它們與變比息息相關。Z1=Z2×n×n，其中Z1是初級阻抗，Z2是次級阻抗，n是變比；
4.頻響范圍，一般來看，音頻輸入變壓器20Hz－20kHz范圍內：插入相角失真小于百分之五，微信號（0.05mW)插入損耗小于百分之五，平坦度優于＋/－0.5dB，就是很好的。音頻輸入變壓器小弟見到最平坦的響應是20Hz－100kHz＋/－0.3dB，英國Parmeko廣播級的，可能已經接近工藝極限。一般說來，UTC,West Electic，Thordarson，Parmeko的產品，20Hz－100kHz＋/－0.5dB的價格會較貴，有的國產貨也很好（一般是鐵殼密封）；
5.工作類型：有非平衡變非平衡、非平衡變平衡、平衡變平衡、平衡變非平衡，一般來看具有中心抽頭的音頻輸入變壓器非常好用，可以根據不同的接法轉換工作類型；
6.漏感，分布電容，跨路電容，影響音頻輸入變壓器的高頻響應。
音頻輸入變壓器能夠非常柔和地將數碼噪聲、帶外高次諧波通過損耗變成熱能濾除。
用法：
1.初次級的地（冷端）相連，初級連接到信號源，次級阻抗匹配到設計阻抗，連接到信號輸入端。

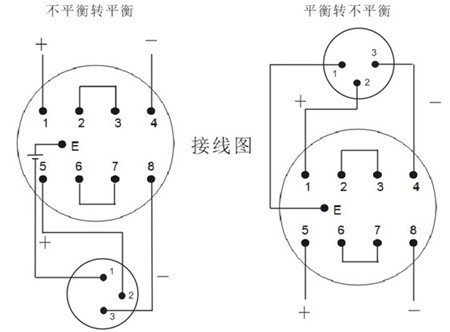

2.一定要注意不能因為連接錯誤造成相位錯誤。具體的接腳圖一般在音頻輸入變壓器外殼上有標注。
