3.1 電源變壓器和整流電路
和其他種類的變壓器一樣,電源變壓器的技術參數與其負載電路密切相關。必須根
據不同的負載電路來確定電源變壓器的次級電壓和電流。幾乎絕大多數的電源變壓器的負載電路為整流電路，所以，整流電路，所以，整流電路的計算是電源變壓器計算的基礎與前提。
利用單向導電元件（整流元件）把交流變為直流的過程叫做整流，實現這種轉變的裝置叫整流器。
常用的單相整流電路有半波、全波和橋式整流等電路。半波整流的優點是電路簡單，只用一只整流管。缺點是輸出直流電壓低，波紋較大，而且由于直流流過變壓器的次級繞組，故整流變壓器伏安值與直流功率比值大。這種電路適用于輸出電流小、對電壓波紋要求不高的場合，特別適用于高壓小電流。由于高壓整流管價格高，節省整流管是主要的；而且電壓高、電流小，濾波容易，變壓器直流磁化不嚴重。
全波整流的波紋因數比半波低，變壓器伏安值與直流功率之比值比半波小，直流磁化基本可忽略。其缺點是變壓器次級要加中心抽頭，變壓器利用系數不如單相橋式電路高。
橋式整流電路的變壓器制作簡單，利用系數高，整流管所承受的反向電壓比全波電路低一半，沒有直流磁化。其缺點是所用整流元件數量較多。橋式整流電路應用最廣，是電子設備中最常見的整流電路。
三相整流電路主要有三相半波和三相橋式兩種。三相半波整流波紋因數比單相電路低，波紋頻率比單相電路高。其缺點是每臂整流管承受的反電壓比單相橋式還高，變壓器利用系數比單相橋式小，而與單相全波接近。有很小的直流磁化，但從實際使用上考慮可以忽略。這種電路主要用于較大功率整流器中，當電壓不很高時，為了節省整流管而被采用。
三相橋式整流管承受的反電壓低，變壓器利用系數接近1，整流效率高，變壓器小。整流后波紋因數小，波紋頻率高，所以可用較小的濾波元件。同樣，不存在直流磁問題。其缺點是整流管至少用6只，在低壓小功率上使用不夠經濟。但當要求波紋因數很低時，為了減小濾波器，采用三相橋式整流電路，從成本、體積、質量等方面考慮都是有利的。

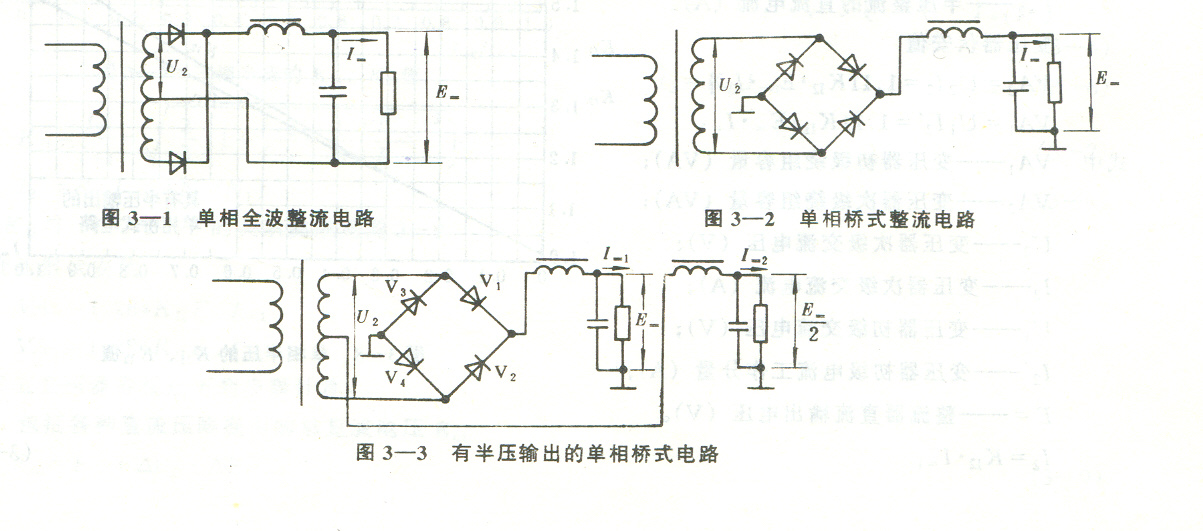

圖3-1至圖3-6為常用的幾種整流電路。其濾波器為電感輸入式。
電源濾波器用于平滑直流輸出的波紋。其基本類型有電感輸入式和電容輸入式兩種，其電路見圖3-7。
電感輸入式濾波器負載能力好，電流越大輸出波紋電壓越小，整流器中峰值電流小，故變壓器利用系數高。其缺點是濾波扼流圈體積大，成本高。電容輸入式濾波器的輸出電壓高，體積較小。在負載電流增大時，電壓調整率變差，波紋增大。這種整流電路中峰值電流很大，同時，變壓器利用系數也很低。
